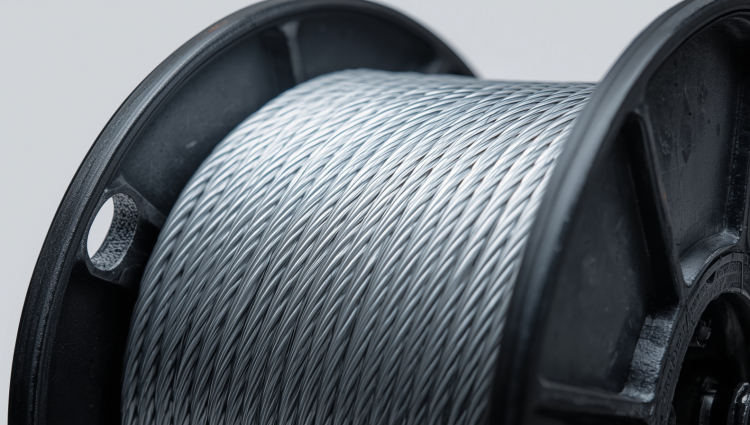

Сенсорный кабель против акустического метода: почему кабельные системы лидируют в обнаружении протечек

Утечки на промышленных объектах — это не только материальный ущерб, но и прямая угроза безопасности. Чем дольше продолжается неконтролируемый выход жидкости из трубопровода или резервуара, тем выше риски. В этой связи выбор технологии обнаружения протечек становится стратегической задачей.

Сегодня на рынке представлены два основных подхода к решению этой задачи: акустический метод (обнаружение утечки по звуку выходящей жидкости) и кабельные сенсорные системы, работающие на принципе контроля сопротивления или сорбции. В данной статье мы на примере оборудования компании «Ликсенс» детально разберём, почему сенсорный кабель становится предпочтительным выбором для большинства промышленных объектов.

Акустический метод обнаружения протечек: как это работает и в чём его ограничения

Акустический метод обнаружения утечек основан на фиксации звуковых волн, образующихся при истечении жидкости или газа через повреждение в стенке трубопровода. Ключевым элементом здесь служит чувствительный микрофон (как правило, пьезоэлектрический датчик), который прослушивает шум, издаваемый струёй, и позволяет оператору методом перемещения найти точку с максимальной амплитудой звука.

Сильные стороны акустического метода:

• относительно невысокая стоимость комплекта аппаратуры;
• простота использования, не требующая высокой квалификации персонала;
• мобильность устройств и возможность длительной автономной работы;
• отсутствие необходимости в непосредственном контакте с трубами.

Однако у этого метода есть принципиальные недостатки:

Чувствительность к фоновому шуму. Акустическая детекция сильно подвержена воздействию посторонних шумов — особенно в крупных городах, где работают промышленные предприятия, проходит транспорт и работает насосное оборудование. Это снижает точность и может приводить к ложным срабатываниям или, что ещё хуже, — к пропуску реальной утечки.

Проблемы с пластиковыми трубами. Пластиковые трубопроводы поглощают и рассеивают акустические волны значительно сильнее металлических. Как отмечают специалисты, акустический путь «неидеален, особенно с пластиковыми трубами». Чувствительность метода резко падает, а надёжность обнаружения снижается.

Низкая точность локализации при расположении утечки вблизи датчика. Как показывает практика, этот подход часто приводит к большим ошибкам в определении местоположения утечки, особенно когда повреждение находится рядом с одним из датчиков.

Необходимость постоянного присутствия оператора. Акустические методы требуют активного участия человека — он должен пройти вдоль трассы, прослушивая трубу в поиске шума. Для протяжённых трубопроводов это требует значительного времени и исключает непрерывный автоматический мониторинг.

Реагирование только на установившийся поток. Чтобы создать различимый звук, утечка уже должна быть достаточно интенсивной. Мелкие течи на ранней стадии акустический метод может просто не уловить.

Технология сенсорного кабеля от компании «Ликсенс»: сплошной контроль без слепых зон

Системы на основе сенсорного кабеля работают по принципиально иной схеме. Сенсорный кабель — это специальный кабель, который сам выполняет функцию длинного чувствительного элемента, реагируя на контакт с жидкостью по всей своей длине.

Как работает сенсорный кабель?
На примере продукции «Ликсенс»: внутри сенсорного кабеля находятся два токопроводящих элемента (жилы), изолированные друг от друга. В сухом состоянии сопротивление между ними высокое. При попадании жидкости, которая является проводником, изоляция нарушается, происходит замыкание, и сопротивление резко падает. Этот момент фиксируется подключённым контроллером (например, «Ликсенс-Д140»), который мгновенно формирует сигнал тревоги.

Контроллер выполняет проверку состояния сенсора с заданной частотой (по умолчанию — 1 раз в секунду). Время срабатывания всей системы составляет всего 2 секунды.

Компания «Ликсенс» (входит в группу Роснано) предлагает полный спектр решений — от обнаружения воды и пара до контроля утечек кислот и углеводородов. Система построена на интерфейсе RS-485 с поддержкой промышленного протокола Modbus RTU для лёгкой интеграции в АСУ ТП и SCADA.

Прямое сравнение: сенсорный кабель от «Ликсенс» vs акустический метод

Технические характеристики систем «Ликсенс» как аргумент превосходства

Продукция «Ликсенс» обладает рядом конкретных технических показателей, которые напрямую обеспечивают преимущества сенсорной технологии.

Сенсорный кабель СВК11:

• Принцип работы: контроль изменения сопротивления между токопроводящими жилами.
• Длина шлейфа: до 200 метров на один измерительный канал контроллера.
• Время обнаружения: от 2 секунд.
• Рабочая температура: от -40°C до +110°C.
• Обнаруживаемые жидкости: вода, водяной пар, растворы кислот и щелочей, растворы солей.

Контроллер «Ликсенс-Д140»:

• Промышленная надёжность: степень защиты IP67.
• 5 измерительных каналов для одновременного контроля пяти зон.
• Электромагнитные реле на 250В и 10А — управление внешними устройствами (шаровые краны, сигнализация, насосы).
• Поддержка Modbus RTU по RS-485 для интеграции в АСУ ТП.
• Настраиваемая чувствительность для минимизации ложных срабатываний.

Обнаружение нетокопроводящих жидкостей:
Для масел, топлива и углеводородов «Ликсенс» применяет ёмкостные технологии — измерение изменения диэлектрической проницаемости среды вокруг кабеля. Это позволяет надёжно детектировать утечки даже там, где классические акустические и кондуктометрические методы бессильны.

Где системы «Ликсенс» уже доказали свою эффективность

Система «Ликсенс» прошла успешную апробацию на объектах энергетики и нефтепереработки. В июне 2024 года на базе НИИИС им. А. Н. Лодыгина были проведены испытания, подтвердившие эффективность датчиков при протечках пяти видов кислот (соляной, серной, азотной, фосфорной и уксусной). Время детектирования не превысило 10 секунд с момента попадания капли до срабатывания системы.

Технология «Ликсенс» также адаптирована для применения в центрах обработки данных (ЦОД), на промышленных предприятиях, резервуарах и трубопроводах различного назначения. Доступна как проводная версия, так и реализация на протоколе LoRaWAN для беспроводной передачи данных на большие расстояния с низкой задержкой.

Заключение: почему сенсорный кабель выигрывает у акустики

Если акустический метод — это инструмент для периодической диагностики уже существующей утечки, требующий квалифицированного оператора и благоприятной акустической обстановки, то системы на сенсорном кабеле («Ликсенс») обеспечивают непрерывный, автоматический мониторинг с минимальным временем реакции.

Переход на кабельную сенсорную технологию — это снижение эксплуатационных расходов (не нужен постоянный обход объектов), повышение безопасности (мгновенное оповещение на ранней стадии) и защита от человеческого фактора (система работает 24/7 без участия оператора). А универсальность продуктовой линейки «Ликсенс» — от воды до кислот и углеводородов — закрывает практически любую промышленную задачу.
